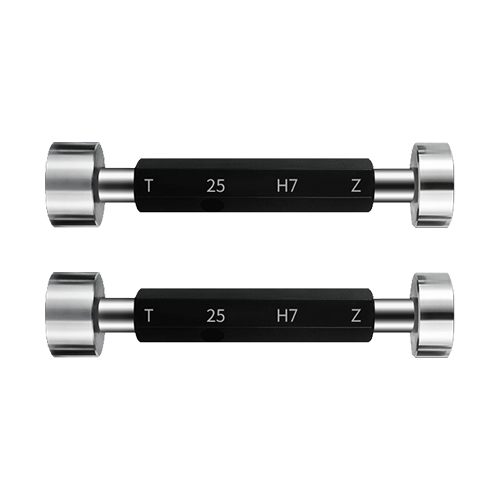

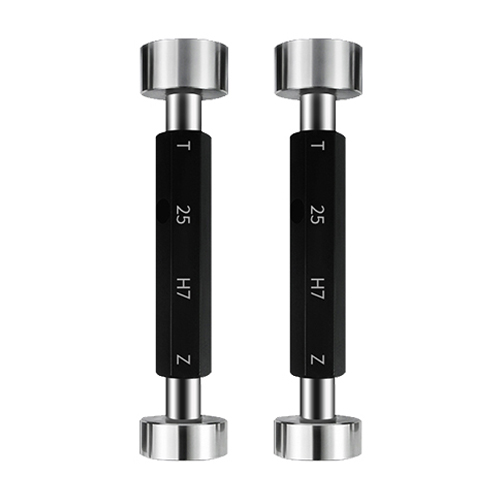

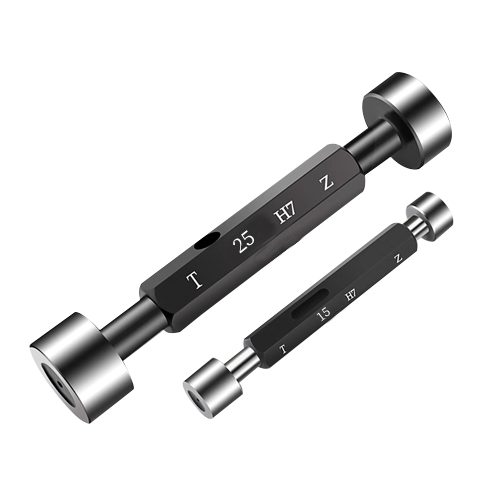

ZXGLW é um fabricante e fornecedor de medidores lisos da China. Temos capacidades independentes de pesquisa e desenvolvimento e introduzimos equipamentos e materiais importados, exploramos e inovamos constantemente e prestamos muita atenção à qualidade do produto durante todo o processo de fabricação. Este medidor de plugue é fácil de transportar e usar, pode realizar medições precisas, possui alta dureza e durabilidade e, mais importante, possui boa precisão.

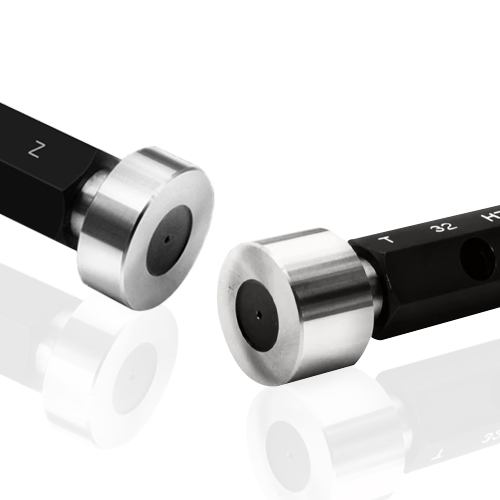

• Cabeça de medição de alta precisão: Os medidores de plugue liso são feitos de aço GCR15 de alto desempenho, que foi submetido a um rigoroso tratamento térmico e tem uma dureza de 53-60 rhc. Possui alta fragilidade, permeabilidade, alta dureza e excelente resistência à fadiga de contato, garantindo a precisão e estabilidade da medição. Após a moagem fina por retificadoras especiais importadas de alta precisão, cada cabeçote de medição é totalmente inspecionado por equipamentos de teste de alta precisão.
• Cabo de tubo de alumínio de alta qualidade: Feito de material de tubo de alumínio de alta qualidade, é leve e fácil de operar e transportar. A superfície é tratada com tecnologia de eletroforese, que não é apenas antiderrapante e resistente ao desgaste, mas também firmemente conectada, fazendo você se sentir confortável e durável durante o uso.
• Vantagens gerais do produto: O medidor de plugue possui alta dureza, alta precisão e longa vida útil. Da seleção do material ao processo de produção, cada link é rigorosamente controlado. Quer se trate de comprimento, tamanho ou estabilidade, ele tem excelente desempenho e é o seu braço direito para medições precisas.
Material: rolamento de aço (GCr15)
Faixa de tamanhos: os medidores de plugue liso estão disponíveis em uma ampla variedade de tamanhos, adequados para diferentes diâmetros de furo e podem ser personalizados, com a capacidade de aceitar peças não padronizadas.
|
Especificações diâmetro (mm) |
Através comprimento final |
Fim comprimento |
Especificações diâmetro (mm) |
Através comprimento final |
Fim comprimento |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Montagem tabela de tolerância dimensional (furo) mm |
||||||
|
Especificações e dimensões (mm) |
Precisão H6 |
Precisão H7 |
Precisão H8 |
|||
|
Através comprimento final |
Fim comprimento |
Através comprimento final |
Fim comprimento |
Através comprimento final |
Fim comprimento |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
